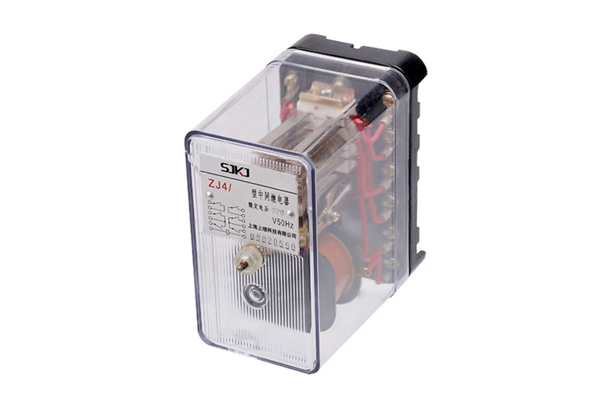

一、應用范圍

本繼電器用于交流操作回路中，作為擴大主保護繼電器的控制范圍，或提高接點容量之用。

二、主要技術數據

  額定電壓：AC 220V、127V、100V。

  動作值：不大于70％。

  返回值：不小于5％。

  動作時間：不大于0.05s。

  功率消耗：不大于6VA。

  觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5X104次。輸出觸點長期允許接通電流為5A。

  介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓歷時1分鐘實驗而無絕緣擊穿或閃絡現象。

重量約為0.6kg。電壽命為103次，機械壽命為105次。

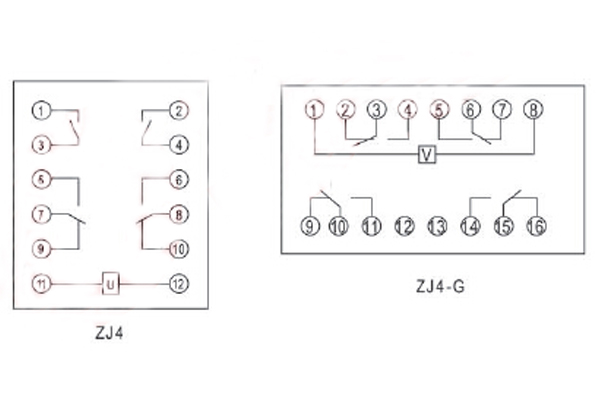

三、內部接線圖：

四、ZJ-4型中間繼電器調試方法：

  繼電器應安裝在垂直的平面上。用手按銜鐵使之到達吸合位置，以檢查電器銜鐵運動的靈活性、觸點接觸情況（不同心度小于0.05mm，動合觸點超行程不小于0.0.3mm，動斷觸點壓力應為0.12N~0.18N ）及接點斷開距離（大于2.55mm），并檢查零件的緊固性。

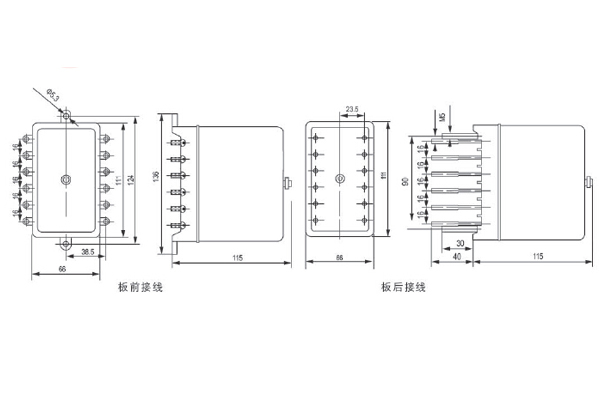

五、外形以及開孔尺寸：
